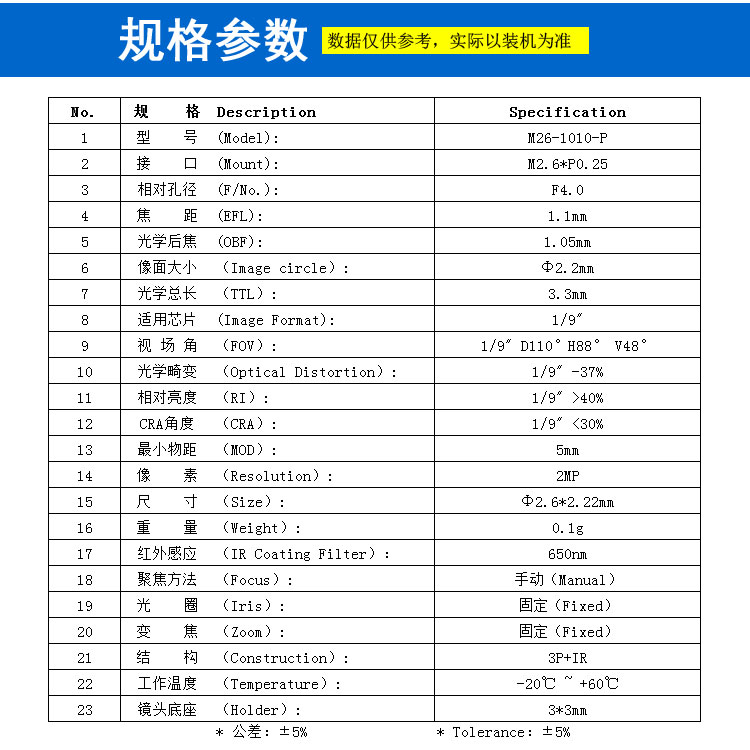

规格    Description    Specification
型号    (Model):    M26-1010-P
接口    (Mount):    M2.6*P0.25
相对孔径    (F/No.):    F4.0
焦距    (EFL):    1.1mm
光学后焦    (OBF):    1.05mm
像面大小    （Image circle）:    Φ2.2mm
光学总长    （TTL）:    3.3mm
适用芯片    (Image Format):    1/9"
视场角    （FOV）:    1/9" D110°H88° V48°
光学畸变    （Optical Distortion）:    1/9" -37%
相对亮度    （RI）:    1/9" >40%
CRA角度    （CRA）:    1/9" <30°
最小物距    （MOD）:    5mm
像素    （Resolution）:    2MP
尺寸    （Size）:    Φ2.6*2.22mm
重量    （Weight）:    0.1g
红外感应    （IR Coating Filter）：    650nm
聚焦方法    （Focus）:    手动（Manual）
光圈    （Iris）:    固定（Fixed）
变焦    （Zoom）:    固定（Fixed）
结构    （Construction）:    3P+IR
工作温度    （Temperature）:    -20℃ ~ +60℃
镜头底座    （Holder）:    3*3mm
    * 公差：±5%    * Tolerance：±5%

一、怎么样挑选合适的镜头

【一】要确定您现有的摄像机的感光芯片是CCD还是CMOS，以及有没有感光芯片上有没有贴好滤光片。
【二】要确定您现在的摄像机的接口是否合适，例如，原镜头螺纹是12mm的外直径，那么就要选M12的镜头。
【三】确定您现有的镜头的焦距是多少的。
【四】根据您的需要，您想局部拉近、放大，就要选比您原有镜头焦距更长的。如果想比原来的镜头看得更宽、更多，那么要选比原镜头焦距更短的。
【五】镜头和摄像机种类繁多，只有在实物安装后，才知道适不适合。所以推荐先购买样品安装。合适再量购。

二、镜头使用中注意事项

【一】镜头属于易碎品，勿摔、勿撞、勿压，要避开尖锐、腐蚀、污垢、潮湿、高热、粉尘等物体和使用环境。
【二】镜头不可用力摩擦、刮划，不可泡水。
【三】调焦时如螺纹旋入有不适感，可增加小量润滑物，以免螺纹滑丝。
【四】调焦可由远及近、由近及远，双向微微旋转寻找最佳成像位置。注意旋入的时候，不要过于贴近CCD，以免损伤。
【五】如果镜头旋到最里面，近景可聚焦，但您要的距离无法聚焦，则代表摄像机板芯太浅，此镜头不适合使用。
如果镜头旋到最外面了，仍无法聚焦，可安装增距圈，逐步调焦。

三、镜头常见参数解析：
1、接口：
例如，M7*P0.35,其中M7代表螺纹直径在7mm左右，称为M7镜头，常见的直径一般为6.8mm左右
常见的接口规格有：M5,M5.5,M6,M6.5,M7,M8,M9,M12,M16,C，CS
P0.35代表螺纹螺牙间距为0.35mm，常见的还有0.23mm和0.5mm
接口规格是能否安装在某个摄像机镜头座上的最重要的参数。
如接口不符合，则不能安装，或需要更换镜头座。

2、光学焦距：
例如：3.6mm
是指一个光学系统从起像方主面到焦点间的距离，
简单的理解：就是焦距越短，看得越宽，取景越多，但局部越模糊；
           焦距越长，看得越窄，取景越少，但是拉近了，局部越清晰。

3、光圈
也叫“相对孔径”，是光学系统成像亮度指标。
简单的理解：在同一光亮环境下，使用本参数F数值越小的镜头，监控成像画面越明亮，例如星光级镜头，一般为F1.0左右，夜视效果比F2.0的好很多。

4、光学总长
是指从光学系统第一个镜片表面到像面的距离。

5、镜头结构：
指光学系统各组件的结构，6G代表由6块光学玻璃组成，P代表塑玻，IR代表滤光片

6、视场角：
一个光学系统所能成像的角度范围，
本参数一般是需要针对不同的芯片举例而言，不同芯片组装形成的最终的成像角度是不同的。
H代表水平视，V代表垂直视角，D代表对角视角。

7、相对照度：
通俗的理解是，成像边缘能达到成像中心的亮度比例。
成像边缘照度是一定比成像中心暗的，一般镜头要求此比例达到50%以上。

8、畸变：
是指光学系统对物体所成的像相对于物体本身而言的失真程度
镜头的畸变是存在的，不同在于大小。一般焦距越短，畸变越大。

9、CRA：
从镜头的传感器一侧，可以聚焦到像素上的光线的最大角度被定义为一个参数，称为主光角(CRA)

10、后焦：
光学后焦BFL(O)是指从镜头最后一个镜片的最后一面到像面的距离
机械后焦BFL(M)是指从镜头机械后端面到像面的距离。

四、镜头产品常见适用领域：
1、扫码仪、扫码枪、靶枪、支付机：用于扫码条形码或二维码的摄像头。
2、手机镜头：用于手机镜头
3、人脸识别：用于门禁、考勤、支付、闸机等摄像头
4、监控摄像头，网络摄像机
5、相机、摄像机、运动相机、行车记录仪、无人机摄像头、
6、工业检测、机器视频、
7、管道探测、内窥镜摄像头
8、生物观察、指纹识别、虹膜识别、静脉识别摄像头、医用头灯、牙科摄像头、胃镜、肠镜
9、停车场车牌摄像头
10、VR镜头
11、车用摄像头、货车摄像头

五、常见的Sensor芯片类型（不同尺寸会对应不同的镜头）

AR0130(1/3")    AR0230(1/2.7")人脸  AR0330(1/3")  AR0832(1/3.2")
F22(1/2.7")
GC2053(1/2.9")  GC0308(1/6")    GC0309(1/9")    GC0312(1/10")
GC2235(1/5")    GC1024(1/4")
IMX177(1/2.3")  IMX179(1/3.2")  IMX185(1/1.9")  IMX206CQC(1/2.3")
IMX219(1/4")    IMX225LQR(1/3") IMX274(1/2.5")  IMX291(1/2.8")
IMX307(1/2.8")  IMX317(1/2.5")  IMX322(1/2.9")  IMX323(1/2.9")
IMX327(1/2.8")  IMX327C(1/2.8") IMX334(1/1.8")  IMX335(1/2.8")
IMX377(1/2.3")  IMX415(1/2.8")
JX-H42(1/4")
OV2643(1/4")    OV2710(1/2.7")人脸  OV2718(1/3")    OV4689(1/3")
OV7251(1/7.5")  OV7740(1/5")    OV8858(1/4")    OV9281(1/4")
OV9712(1/4")    OV97328(1/4")   OV9750(1/3")    PC1099K(1/3")
OV9734(1/9")    OV7675(1/9")   OV2740(1/6")    OV9715(1/4")   OV7251（1/7"）
SC031GS(1/6")   SC2609（1/6.5")
MT9M114(1/6")
格科032（1/10"）

六、常见镜头类型
人脸识别镜头 长焦镜头 广角镜头 手机镜头 平板镜头 条形码镜头 二维码镜头 靶枪镜头 扫码镜头 扫描仪镜头 高拍仪镜头 相机镜头 虹膜识别镜头 指纹识别镜头 医用头灯镜
头 静脉识别镜头 固定光圈镜头
定焦镜头 光学镜头 口腔镜头 牙科镜头 眼科镜头 耳鼻喉镜头 胃肠镜头 网络摄像机镜头 电脑摄像头镜头 光电镜头 扫地机器人镜头 视频会议镜头 无人机镜头 单板机镜头 USB
显示镜镜头 弯管摄像机镜头 行车记录仪镜头 小孔镜头 VR镜头
